Tủ sấy đối lưu tự nhiên Binder ED 23

Tủ sấy đối lưu tự nhiên Binder ED 23

Model: ED 23

Nhà sản xuất: Binder, Đức

Ưu điểm của dòng tủ sấy BINDER ED áp dụng trong các lĩnh vực sấy khô và khử trùng hằng ngày với khả năng gia nhiệt lên tới 300°C. Nhờ tích hợp công nghệ đối lưu tự nhiên, tất cả các quy trình nhiệt sử dụng buồng sấy này đều rất hiệu quả, đảm bảo quá trình sấy nhanh và đồng đều. Tiêu biểu trong dòng sản phẩm này, model BINDER ED 23 với thể tích 20L đang được ứng dụng rộng rãi và tin dùng tại các viện nghiên cứu, cũng như trong các lĩnh vực chuyên sâu như công nghệ sinh học, dược phẩm và thú y.

Lợi ích

Điều kiện sấy khô đồng đều nhờ công nghệ APT.line™
Điều kiện thử nghiệm giống hệt nhau trong toàn bộ buồng thử nghiệm, không phụ thuộc vào kích thước và số lượng mẫu.
Khả năng cách nhiệt vượt trội giúp tiết kiệm chi phí vận hành.

ModelThông số kỹ thuậtDownloads

Select version

Data	Option model	Designation	Art. No.
Model ED 23
	Standard	ED023-230V	9010-0190
	Standard	ED023UL-120V	9010-0192

Các tùy chọn & phụ kiện cho tủ sấy model ED 23

Miếng đệm cao su	Bộ chân chống trượt	8012-2030
Giá kệ	Mạ crom	8012-2043
Giá kệ	Thép không gỉ	8012-2173
Chất tẩy rửa trung tính pH	Dạng đậm đặc, dùng để nhẹ nhàng loại bỏ các chất bẩn còn sót lại; 1 kg	8012-2250
Tài liệu thẩm định	Tài liệu IQ/OQ – tài liệu hỗ trợ cho việc thẩm định do khách hàng thực hiện, bao gồm: danh sách kiểm tra IQ/OQ kèm hướng dẫn hiệu chuẩn và tài liệu đầy đủ về thiết bị; các thông số: nhiệt độ, CO2, O2, áp suất, tùy thuộc vào thiết bị. Bản cứng bên trong thư mục	7007-0001
Tài liệu thẩm định	Tài liệu IQ/OQ – tài liệu hỗ trợ cho việc thẩm định do khách hàng thực hiện, bao gồm: danh sách kiểm tra IQ/OQ kèm hướng dẫn hiệu chuẩn và tài liệu đầy đủ về thiết bị; các thông số: nhiệt độ, CO2, O2, áp suất, tùy thuộc vào thiết bị. Bản kỹ thuật số ở định dạng PDF	7057-0001
Tài liệu thẩm định	Tài liệu IQ/OQ/PQ – tài liệu hỗ trợ cho việc thẩm định do khách hàng thực hiện, theo yêu cầu của khách hàng, phần PQ được thêm vào thư mục thẩm định IQ/OQ; Thông số: nhiệt độ, CO2, O2 – hoặc áp suất, tùy thuộc vào thiết bị. Bản cứng bên trong thư mục	7007-0005
Tài liệu thẩm định	Tài liệu IQ/OQ/PQ – tài liệu hỗ trợ cho quá trình thẩm định do khách hàng thực hiện, theo yêu cầu của khách hàng, phần PQ được thêm vào thư mục thẩm định IQ/OQ; thông số: nhiệt độ, CO2, O2 – hoặc áp suất, tùy thuộc vào thiết bị. Bản kỹ thuật số định dạng PDF	7057-0005

Dịch vụ kỹ thuật cho tủ sấy BINDER ED 23

Bảo trì	Dịch vụ bảo trì một lần theo lịch trình bảo trì. Kiểm tra trực quan các bộ phận cơ khí và điện, thử nghiệm tất cả các chức năng chính. Hiệu chuẩn nhiệt độ thử nghiệm do người dùng chỉ định tại trung tâm không gian sử dụng được, không kèm chứng chỉ	DL20-0601
Chứng chỉ hiệu chuẩn, nhiệt độ	Hiệu chuẩn một (1) nhiệt độ thử nghiệm do người dùng chỉ định tại trung tâm buồng, kèm chứng chỉ	DL30-0110
Chứng chỉ hiệu chuẩn, nhiệt độ	Mở rộng hiệu chuẩn thêm một (1) nhiệt độ thử nghiệm do người dùng chỉ định tại trung tâm không gian sử dụng được, kèm chứng chỉ	DL30-0102
Đo nhiệt độ, 9 điểm đo	Đo nhiệt độ với 9 điểm đo có giá trị đặt do người dùng chỉ định, kèm chứng chỉ	DL30-0109
Đo nhiệt độ, 18 điểm đo	Đo nhiệt độ với 18 điểm đo có giá trị đặt do người dùng chỉ định, kèm chứng chỉ	DL30-0118
Đo nhiệt độ, 27 điểm đo	Đo nhiệt độ với 27 điểm đo có giá trị đặt do người dùng chỉ định, kèm chứng chỉ Giấy chứng nhận	DL30-0127
Đo lường tỷ lệ trao đổi không khí	Bao gồm giấy chứng nhận (theo tiêu chuẩn ASTM D5374)	DL33-0000
Thực hiện IQ/OQ	Thực hiện IQ/OQ theo hồ sơ chứng nhận	DL40-0100
Thực hiện IQ/OQ/PQ	Thực hiện IQ/OQ/PQ theo hồ sơ chứng nhận	DL44-0500
Gia hạn bảo hành 1 năm	Thời gian bảo hành được gia hạn thêm 1 năm kể từ ngày giao hàng, không bao gồm các bộ phận hao mòn	DL50-0010
Vận hành thử thiết bị	Kết nối thiết bị với các kết nối phía khách hàng (điện, nước, nước thải, khí đốt), kiểm tra các chức năng cơ bản, hướng dẫn vận hành ngắn gọn. (Không bao gồm: mở hộp, thiết lập, hướng dẫn sử dụng bộ điều khiển, lập trình, công việc lắp đặt)	DL10-0160
Hướng dẫn sử dụng thiết bị	Hướng dẫn về nguyên lý hoạt động và các chức năng cơ bản của thiết bị, vận hành mạch điện tử điều khiển bao gồm lập trình	DL10-0540

Đặc tính kỹ thuật:

Công nghệ gia nhiệt điều khiển điện tử APT.line^TM: đảm bảo độ chính xác nhiệt độ và các kết quả lập lại.
Phạm vi nhiệt độ: từ nhiệt độ môi trường +5°C đến 300°C (527°F)
Cài đặt nhiệt độ kỹ thuật số với độ chính xác 1 độ
Bộ điều khiển có chức nặng hẹn giờ
Bộ an toàn nhiệt class 2 (DIN 12880) hoạt động độc lập với cảnh báo bằng ánh sáng.
Cánh van xả khí có thể điều chỉnh
Tiết kiệm năng lượng hơn tới 30% so với các thiết bị thông thường trên thị trường.

Thông số kỹ thuật

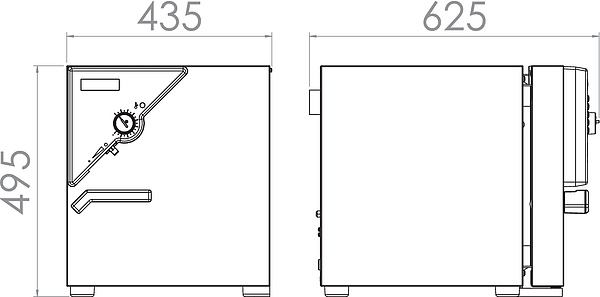

Kích thước ngoài (W x H x D): 435 x 495 x 520 (mm)
Kích thước trong (W x H x D): 222 x 330 x 300 (mm)
Kích thước ngoài của ống xả: Ø 50 (mm)
Thể tích trong: 20 lít
Số giá (chuẩn/ max): 2/4
Khoảng cách an toàn với tường chiều ngang: 50 (mm)
Khoảng cách an toàn với tường phía sau: 100 (mm)
Khối lượng tải/ giá: 12 kg
Tổng khối lượng tải cho phép: 25 kg
Khối lượng: 27 kg

Thông số nhiệt độ

Phạm vi nhiệt độ	+5 °C trên nhiệt độ môi trường đến 300 °C
Độ đồng đều nhiệt độ ở 150°C	2,8 ± K
Biến động nhiệt độ ở 150°C	0,5 ± K
Thời gian làm nóng đến 150°C	28 phút
Thời gian phục hồi sau khi cửa được mở trong 30 giây ở 150°C	5 phút

Thông số điện

Mã số	9010-0190	9010-0192
Điện áp định mức	230 V	120 V
Tần số công suất	50/60 Hz	60 Hz
Công suất định mức	0,8 kW	0,8 kW
Cầu chì đơn vị	10,0 A	12,5 A
Pha (Điện áp định mức)	1~	1~
